Karawankenstraßentunnel

Grenzübergang Karawanken

Grenzabfertigungsanlagen

Beilage zum Vertrag über die Bauten und Anlagen für die Grenzabfertigung und über die Zonen im Bereich des Karawankenstraßentunnels

Beilage 1

Grenzabfertigungsobjekte

Anlage1

In Österreich (Rosenbach)

1. Grenzabfertigungsobjekt

2. Kontrollhalle

3. Kontrollkabinen

• 1 Kontrollposten Ausfahrt Amtsplatz
• 4 Reisendenverkehr
• 1 Abfertigungskabine – Güterverkehr – Rampe
• 4 Abfertigungskabinen auf den Inseln zwischen den Fahrstreifen

4. Rampe am Objekt Güterverkehr und zwei Hebebühnen

5. Überdachte Verkehrsflächen

In Slowenien (Hrusica)

1. Grenzabfertigungsobjekt

2. Kontrollhalle

3. Kontrollkabinen

• 1 Kontrollposten Ausfahrt Plateau
• 4 Reisendenverkehr
• 1 Abfertigungskabine – Güterverkehr – Rampe
• 1 Abfertigungskabine – Güterverkehr – Rampe zwischen den Fahrstreifen

4. Zwei Rampen für den Güterverkehr und vier Hebebühnen

5. Überdachte Verkehrsflächen

Beilage 2

Beilage 2/1

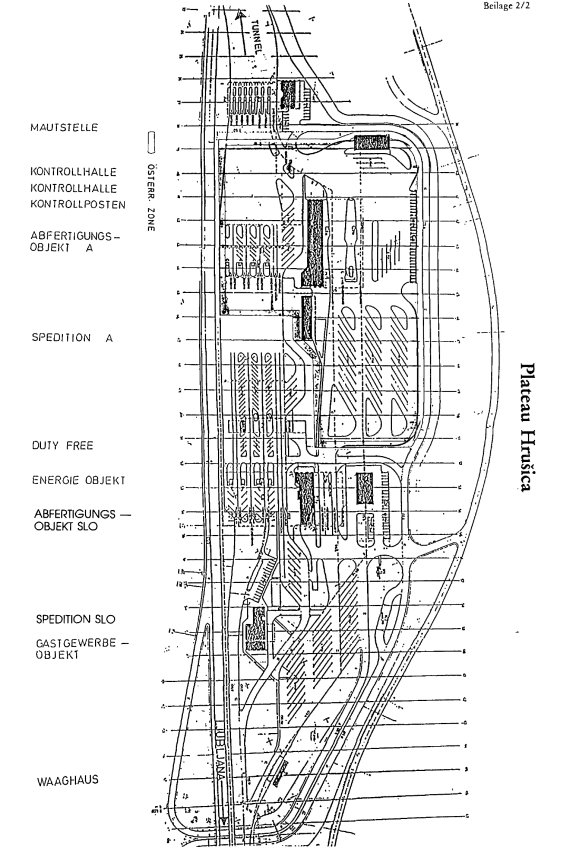

Lagepläne

Beilage 3

Funktions- und Raumerfordernisprogramm

SLOWENISCHES ABFERTIGUNGSGEBÄUDE IN ÖSTERREICH – ROSENBACH

​

Beilage 3

Funktions- und Raumerfordernisprogramm

ÖSTERREICHISCHES ABFERTIGUNGSGEBÄUDE IN SLOWENIEN – HRUSICA

​

Beilage 4

Baubeschreibung

Bauvorhaben: Grenzabfertigungsanlage Karawankentunnel

Plateau Rosenbach – Slowenische Eingangsabfertigung

1. 1. Objekte

   Grenzabfertigungsobjekt

   Überdachung mit Kabinen

   Überdachung für PKWs der Bediensteten

   Kontrollposten

   Kontrollhalle

1. 2.1 Bodenverhältnisse, Grundwasserspiegel

   Baugelände teilweise auf gewachsenem Boden, teilweise auf aufgeschüttetem Material (Ausräummaterial aus der Tunnelröhre)

1. 2.2 Fundierung

   Grenzabfertigungsobjekt, Kontrollhalle – Streifenfundamente

   Überdachung – Punktfundamente

   Sonstige Fundierungen entsprechend dem statischen Erfordernis

1. 2.3 Außenwände

   Ziegelmauerwerk 38 cm

1. 2.4 Innenwände

   Tragende Wände: Ziegelmauerwerk 38 cm

   Trennwände: Ziegelmauerwerk 20 cm; Trennwände innerhalb von Sanitärgruppen in 10 cm Ziegelmauerwerk

   Schutzraumwände: Stahlbeton

1. 2.5 Decken

   Stahlbetonplatte bzw. Plattenbalkendecke

1. 2.6 Schall- und Wärmedämmung

   Außenwände mit Fensterelementen in 3-fach Verglasung – Verbu. dgl.s, umrüstbar auf Doppelverglasung 2 + 2 Scheibenisolierverglasung. Außenwände 0,5 W/m² K, Fensterflächenanteil maximal 25% der Außenwandflächen, Fugendurchlaßwert 0,1 bis 0,3 m³/h.m. (Pa) 2/3, Wände und Decken gegen getrennte Amts- oder Betriebsräume 0,7 W/m² K, Decken gegen Außenluft oder über Durchfahrten 0,25 W/m² K, Decken gegen unbeheizte Räume 0,45 W/m² K, erdberührte Wände und Fußböden von beheizten Räumen 0,7 W/m² K

   Schalldämmung: Entsprechend den Richtwerten für die Bemessung einer ausreichenden Schalldämmung nach den Bestimmungen der Kärntner Bauordnung (4. geänderte Auflage 1986).

1. 2.7 Feuchtigkeitsisolierung

   Im Untergeschoß: Stahlbetonwände mit elastischer Gummifol-Isolierung; Extrudierte Polystyrolplatten 8 cm; Vorsatzmauerwerk aus Betonsteinen; Fußböden mit elastischer Gummifol-Isolierung auf Betonpflaster

   Dach: Kaltdachkonstruktion hinterlüftet mit Folieneindeckung, Gefälle 3%, Wärmedämmung mit Mineralfaserplatten 14 cm

1. 2.8 Fassadenverkleidung

   Naturverkleidung

   Aufgrund der extremen Witterungslage und der starken Beanspruchung durch abgasverschmutzte Luft sowie der Auflagen der Kärntner Bauordnung („Einpassung in das Orts- und Landschaftsbild'' ist eine Natursteinverkleidung vorgesehen. Attikaverkleidungen in Alu pulverbeschichtet.

1. 2.9 Deckenuntersicht

   Metalldecken in WC, Sanitärräumen, Teeküche

   Mineralfaserdecken in Büroräumen, Gängen und Flur

   Holzdecken in Parteien- und Schulungsräumen

   Keine abgehängten Decken in Lager und Garderoben

1. 2.10 Wandputz

   Einlagiger Maschinenputz maximal 10% Gipsanteil

1. 2.11 Wandverkleidung

   Im Lagerraum und Parteienraum sowie den Sanitärzellen mit Vorräumen Wandbelag aus Keramik

1. 2.12 Fenster (Material, Betätigungsart)

   Aluminiumkonstruktion – Verbundfenster aus getrennten Profilen, außen Einscheibenverglasung, innen Zweischeibenverglasung

   Profile für Vierfachverglasung (2 + 2) umrüstbar

   Portale erhalten eine Sicherheitsverglasung

   LKW-Halle: Profilit-Doppelverglasung

1. 2.13 Türen

   Innentüren: Vollbautüren mit Kunststoffbeschichtung; Schiebetüren aus beschichteter Aluminiumrahmenkonstruktion

1. 2.14 Tore, Portale

   Eingangstüren: Automatische Dreh- bzw. Schiebetüren aus beschichteter Aluminiumrahmenkonstruktion (Isolierverglasung – Sicherheitsglas)

   Lager- und Beschauraum: Stahldrehtüren pulverbeschichteter Ausführung

   Kontrollhalle: Rolltore (Lamellen) mit Gehtüren

1. 2.15 Türen- und Fensterbeschläge

   Drücker – Zylinderschlösser

   Drehbeschlag

   Mehrfachbänder in schwerer Ausführung

   Autom. Schiebetürbeschlag

1. 2.16 Fußböden (nach Raumgruppen)

   Erdgeschoß: sämtliche Büroräume in PVC-Belag; Flure und Parteienräume in Naturstein; Sanitärräume – Garderoben – keramische Fliesen

   1. UG : Flure und Treppe in Naturstein; Sanitärräume, Technikräume, Teeküche in Keramikbelag; Schulungsraum in PVC-Belag

   2. UG : Technikräume in Keramikbelag

1. 2.17 Stiegen und Podeste

   Natursteinstufen mit Gleitschutz

1. 2.18 Stiegen- und Balkongeländer

   Nylonrohr mit Stahleinlage

1. 2.19 Anstrich

   Alle Metallteile Kunstharz-Lackanstrich oder Pulver-Beschichtung

1. 2.20 Malerei

   Innen in den Fluren im UG abwaschbarer Wandanstrich Decke: wischfeste Leimfarbe

1. 2.21 Verfliesung

   Die öffentlichen WC-Anlagen mit Verliesung (Anm.: richtig: Verfliesung) bis zur Zwischendecke, im Amtsbereich bis Zargenoberkante

   Kontrollhalle: Verfliesung innen bis Höhe des Parapets einschl. Revisionsgrube

1. 2.22 Verglasung

   Fenster in den Objekten 3-fach Verglasung (Einfachverglasung – Isolierverglasung)

   Die erste Kabine im Bereich des Amtsgebäudes wird mit schußsicherem Glas versehen. Zollklasse – Schalter und Verglasung beschußsicher

   Portale (Sicherheitsverglasung)

   Kontrollhalle: Fenster 3-fach Verglasung bzw. Profilit-Doppelverglasung

1. 2.23 Sonnenschutz

   Büroräume im Westen + Osten des Gebäudes mit Jalousien (seitliche Führung) versehen

1. 2.24 Verdunkelungen

   Raum-innenseitig

   Schulungsraum

1. 2.25 Abwasserbeseitigung

   Projekt Autobahn Entsorgung

1. 2.26 Sanitärinstallationen

   Für die öffentlichen WC- und Sanitäranlagen wird tieferstehende Ausführung beschrieben:

   - die Hälfte der WC-Anlagen sind als Hock-WC (Türken-WC) auszuführen,

   - bei jedem Hock-WC ist ein Kaltwasser-Auslauf vorzusehen (Forderung der Moslems),

   - für die Reinigung ist eine genügende Anzahl von Kaltwasserauslaufventilen (mindestens 3/4'') vorzusehen,

   - in den öffentlichen WC-Anlagen werden UP-Spüler eingebaut.

   Für die WC-Anlagen im Amtsbereich werden Bodenklosette im UP-Spüler vorgesehen.

   Im Erdgeschoß neben dem Abgang für öffentliche WC-Anlagen ist ein Behinderten WC mit Waschraum vorgesehen.

1. 2.27 Heizungsinstallation

   Vom zentralen Kesselhaus (Ölfeuerungsanlage im österr. Zollamt) erfolgt die Energieversorgung der einzelnen Objekte über entsprechende Heizungsleitungen, die in einem Energiekanal untergebracht sind, zu den einzelnen Unterstationen. In den Unterstationen der Objekte werden die Verteiler mit den entsprechenden Pumpen und Regelanlagen untergebracht.

   Raumtemperaturen:

​

Eine witterung-(Außentemperatur)gesteuerte Zonenregelung ist geplant.

Für die Unterbringung der Regel- und Schaltgeräte sind in den einzelnen Stationen Schaltschränke vorgesehen.

Wärmezählung: 1 x gesamt

Die Abfertigungskojen werden über Gebläsekonvektoren beheizt. Individuelle örtliche Temperaturregelung ist geplant.

1. 2.28 Lüftungsinstallation

   Lufwechselzahlen der Überdruckbelüftung:

   - Amtsräume ohne Parteienverkehr 3-facher Außenluftwechsel,

   - Amtsräume mit Parteienverkehr 4-facher Außenluftwechsel,

   - Abfertigungskojen 8-facher Außenluftwechsel,

   - WC im Amtsbereich nur Abluft mit 2-fachem Luftwechsel,

   - Außenliegende Parteien-WCs 2-facher Luftwechsel, jedoch im Winter wird vorgewärmte Zuluft eingeblasen (Frostfreihaltung).

   Der Außenluftvolumenstrom wird ab ±0° kontinuierlich bis auf die Hälfte der o. a. Außenluftwechselzahlen reduziert. Bei Temperaturen über +26° C wird der Volumenstrom auf ca. 3/4 reduziert.

1. 2.29 Elektroinstallation

1. a) Versorgung mit elektrischer Energie

   Die Versorgung der Objekte des slowenischen Zollamtes am Plateau in Rosenbach mit elektrischer Energie erfolgt von der beim Winterstützpunkt in Rosenbach zu errichtenden Trafostation, die aus dem Hochspannungsnetz der Kärntner Elektrizitäts-AG versorgt wird.

   Von einer Sekundärverteilung mit Leistungsselbstschaltern und Meßeinrichtungen wird die erforderliche Energie mittels Niederspannungskabelleitungen zum slowenischen Zollamt übertragen und von dort über entsprechende Verteilungen den einzelnen Verbrauchern zugeleitet. Der Energiebedarf wurde aufgrund der derzeitig bekannten Verbrauchseinrichtungen mit ca. 135 kW ermittelt.

   In der Hauptverteilsschalttafel werden Zählervorbereitungen für Submessungen vorbereitet, um eventuelle Betriebskostenerfassungen durchführen zu können.

1. b) Ersatzstromversorgung

   Das in der österreichischen Zone vorgesehene Dieselersatzstromaggregat übernimmt auch die Versorgung wichtiger Anlagenteile des slowenischen Zollamtes bei Netzausfall.

   Es wird gewährleistet, daß mindestens 1/3 der installierten Leistung mit dem Netzersatzstrom versorgt werden kann. Die Umschaltung erfolgt automatisch.

1. c) Unterbrechungsfreie Stromversorgung

   Für die unterbrechungsfreie Stromversorgung von Datenterminals und Personal-Computern ist eine Wechselrichteranlage im österreichischen Zollamt vorgesehen. Es steht eine Leistung von maximal 5 200 W mit 3 x 380 V/50 Hz bei einem cos. Phi von 0.8 zur Verfügung.

1. d) Blitzschutz und Schutzmaßnahmen

   Sämtliche Objekte werden mit Fundamenterderanlagen ausgestattet. Zur Erreichung des erforderlichen Ausbreitungswiderstandes für die Betriebserdung werden zusätzlich geeignete Ringerder verlegt. Neben dem äußeren Schutz gegen atmosphärische Entladungen (Blitzschutzanlage) wird auch ein innerer Gebäudeschutz gegen das Auftreten von Potentialunterschieden an inaktiven leitfähigen Gebäudekonstruktionen, in Form eines permanenten Potentialausgleiches mittels Cu- und Fe-Ausgleichsleitungen geschaffen.

   Als Schutzmaßnahme gegen zu hohe Berührungsspannungen der elektrischen Betriebsmittel wird die Fehlerstromschutzschaltung angewandt, wobei der maximale Fehlstrom 100 mA beträgt.

   Sämtliche elektrische Anlageteile werden nach den derzeit geltenden ÖVE-Vorschriften (Österreichischer Verband für Elektrotechnik) und den Auflagen der Baubehörde errichtet. Auf spezielle Vorschreibungen der slowenischen Arbeitsplatzbestimmungen wird nach Bekanntgabe durch die slowenischen technischen Experten Bedacht genommen werden.

1. e) Sicherheitsbeleuchtung

   Aufgrund der derzeit geltenden Bestimmungen wird eine Sicherheitsbeleuchtungsanlage vorgesehen, die die Fluchtwege im Mittel mit 3 Lux, gemessen in 0.8 m vom Boden, ausleuchtet. Fluchttüren werden mit einem Dauerlicht beleuchtet, die übrigen Flächen werden mit Bereitschaftsleuchten nach Erfordernis bestückt.

1. f) Installationsausführungen

   Für die Ausführung der gesamten Elektroinstallationen gelten neben den ÖVE-Vorschriften auch die Sondervorschriften des zuständigen Elektroversorgungsunternehmens. In sämtlichen Büro- und Aufenthaltbereichen wird die Elektroinstallation unter Putz geführt; in technischen Räumen, Lagern, in der LKW-Halle und dergleichen wird eine auf Putz (Industrieinstallation) ausgeführt.

1. g) Beleuchtungsstärken für die künstliche Beleuchtung

   Als Grundlage für die Auslegung der Beleuchtungsanlagen werden die Ö-Normen 1040, neuester Fassung, herangezogen.

   Folgende mittlere Beleuchtungsstärken wurden angenommen:

   A INNENRAUMBELEUCHTUNGEN

​

B AUSSENBELEUCHTUNGEN – AMTSPLATZBELEUCHTUNG

​

Die Gleichmäßigkeit Emin./Emax. wird bei Stufe I und II den Wert 0.03 und bei Stufe III den Wert 0.05 betragen.

1. h) Personenschutz – Alarmanlage

   Sämtliche Arbeitsplätze der Zoll- und Polizeiorgane werden mit einer Alarmanlage ausgestattet.

   Räume, in denen sich Kassen und dergleichen befinden, erhalten spezielle Raumsicherungsanlagen.

1. i) Gebäudeschutz – Brandmeldeanlage

   Nach Vorschreibung der Baubehörde werden die einzelnen Objekte mit einer Brandmeldeanlage ausgerüstet. Eine Parallelanzeige wird auch in der österreichischen Zone angebracht, sodaß Einsatzmannschaften der österreichischen Feuerwehr schon in dieser eine Einsatzinformation erhalten können.

1. j) Verkehrsleiteinrichtungen

   Für den störungsfreien Ablauf der Abfertigung werden Verkehrs- und Hinweisschilder angebracht.

   Darüber hinaus erhalten die Abfertigungsspuren ferngesteuerte Ampelanlagen.

   Gewisse Durchfahrts- und Überleitspuren werden mit elektrisch betriebenen Schrankenanlagen ausgestattet.

1. 2.30 Aufzug und Hebebühnen

   Slowenisches Zollamt: Lastenaufzug für ca. 1 t Tragkraft über 2 Stationen, 2 Hebebühnen 10 t bei Rampenlage

   Kontrollhalle: Aufzug 2 t, 4 Hebebühnen je 10 t

1. 2.31 Sonstige mechanische Anlagen

   Schrankenanlagen bei den Abfertigungsspuren der Güterabfertigung und Reisendenabfertigung Brückenwaagen 60 t und Achsdruckprüfgerät bei der Einfahrt in das Plateau

1. 2.32 Zivilschutzräume

   2. UG – Slowenischer Schutzraum für 50 Personen

1. 2.33 Außenanlagen

   Entsprechend den funktionellen Erfordernissen des Plateaus

1. 2.34 Sonstiges

   Überdachung der Abfertigungszone als Holzleimkonstruktion (Hauptträger als Fachwerk) Abfertigungskojen aus Stahlkonstruktion mit Paneelverkleidung; pulverbeschichtet Slowenischer Kontrollposten: auf Ortbeton-Grundplatte wird eine Stahlkonstruktion mit Paneelverkleidung (Alu-beschichtet) aufgebaut.

Beilage 4

Baubeschreibung

Bauvorhaben: Grenzabfertigungsanlage Karawankentunnel

Plateau Hrusica – Österreichische Eingangsabfertigung

1. 1. Objekte

   C 1 – Grenzabfertigungsobjekt

   C 2 – Überdachung mit Kabinen

   C 3 – Überdachung für PKWs der Bediensteten

   B 1 – Kontrollposten

   B 2 – Kontrollhalle

1. 2.1 Bodenverhältnisse, Geomechanische Angaben

   Die Objekte stehen zur Gänze auf aufgeschüttetem Material (Ausräummaterial aus der Tunnelröhre), verdichtet auf 100 MN/m².

1. 2.2 Fundierung

   Objekt C 1, B 2 – Streifenfundamente

   Überdachung C 2, C 3 – Punktfundamente

   Kabinen – Streifenfundamente, auf Rampen und Kollektor

1. 2.3 Außenwände

   Ziegelmauerwerk aus Formziegel 19 cm, verstärkt mit erdbebensicheren, waagrechten und senkrechten Einlagen. Kelleraußenwände: Stahlbeton.

1. 2.4 Innenwände

   Trennwände in den Objekten: Ziegelmauerwerk aus Formziegel 19 cm, Dünnwände 12 cm

   Der Großteil der Trennwände im Erdgeschoß ist aus Fertigteilen, die eine höhere Flexibilität und Anpassungsfähigkeit ermöglichen und gleichzeitig Bestandteil der Inneneinrichtung sind.

   Schutzrauminnenwände: Stahlbeton

1. 2.5 Decken

   Alle Deckenkonstruktionen in den Objekten sind Stahlbetonplatten.

1. 2.6 Schall- und Wärmedämmung

   Die Wärmedämmung der Außenwände: Novoterm, 8 cm, mit 3 cm Hinterlüftung. Wärmedämmung an der Dachhaut: hartes Novoterm, 16 cm, mit Dampfdruckausgleichsschichte in Form einer PVC-Folie verschweißt (ISOTECT) als Hydrodämmung.

   Wärmedämmung der Kellerwände aus Styropor, 8 cm, mit Schutz.

   Wärmedämmung der Kellerböden: Styropor, 8 cm.

   Schalldämmung: entsprechend den Richtwerten für die Bemessung einer ausreichenden Schalldämmung laut Bestimmungen der Kärntner Bauordnung (4. geänderte Auflage 1986).

1. 2.7 Feuchtigkeitsisolierung

   Kellerwände und -böden: Folie mit entsprechenden Überlappungen

   Dächer: Überdachungen – Kaltdach mit Folieneindeckung

   Das Dach des Objektes B 2 ist ein hinterlüftetes Walmdach, getragen von einer Holzkonstruktion mit einer Neigung von 6 Grad, gedeckt mit Kupferblech auf Holzverkleidung.

1. 2.8 Fassadenverkleidung

   Die Fassadenverkleidung ist aus weißen, fugierten Silikatziegeln, 12 cm. Die Attikaverblendung der Objekte und Überdachungen besteht aus natürlich bearbeitetem und gegen Witterungseinflüsse geschütztem Holz. Alle Attikaverkleidungen sind aus Kupferblech.

1. 2.9 Deckenuntersicht

   Metall-Paneelelementdecke

   Deckenputz

1. 2.10 Wandputz

   Grobputz und Feinputz.

   Variable Trennwände aus veredelten Spanplatten, gleich ausgebildet wie die Einrichtung.

1. 2.11 Wandverkleidungen

   In den Sanitärräumen und Garderoben keramische Fliesen. Die durch die Innenausstattung bedingten Verkleidungen sind aus veredelten Spanplatten oder Holzvertäfelung.

1. 2.12 Fenster

   Aluminiumkonstruktionen.

   Außen Einscheibenverglasung, innen Zweischeibenverglasung.

   Profile für Vierfachverglasung (2 + 2) umrüstbar.

   Portale erhalten eine Sicherheitsverglasung.

   LKW-Halle: Profilit-Doppelverglasung.

1. 2.13 Türen

   Innentüren: Vollbautüren mit Kunststoffbeschichtung. Schiebetüren aus beschichteter Aluminiumrahmenkonstruktion

1. 2.14 Tore, Portale

   Eingangstüren: Automatische Dreh- und Schiebetüren aus beschichteter Aluminiumrahmenkonstruktion (Isolierverglasung – Sicherheitsglas)

   Lager- und Beschauraum: Stahldrehtüre bzw. Rolltor in pulverbeschichteter Ausführung

   Kontrollhalle: Rolltore (Lamellen) mit Gehtüren

1. 2.15 Türen- und Fensterbeschläge

   Drücker – Zylinderschlösser

   Drehbeschläge

   Mehrfachbänder in schwerer Ausführung

   Automatischer Schiebetürbeschlag

1. 2.16 Fußböden

   EG.: sämtliche Büroräume in PVC-Belag; Flure und Parteienräume in Naturstein; Sanitärräume – Garderoben: keramische Fliesen

   1. UG.: Flure und Treppen in Naturstein; Sanitärräume – Garderoben – keramische Fliesen;

   Rampe: Gußasphalt

1. 2.17 Stiegen

   Natursteinstufen

1. 2.18 Geländer

   Metallkonstruktion mit Holzhandlauf

1. 2.19 Anstrich

   Metallteile mit Lackanstrich, Aluminiumteile pulverbeschichtet

1. 2.20 Malerei

   Wände und Decken mit Dispersion, Holzteile mit entsprechenden Schutzanstrichen. Die Holzleimkonstruktionen sind schädlings- und brandgeschützt.

1. 2.21 Verfliesung

   In den Sanitärräumen und Garderoben bis zur abgehängten Decke keramische Fliesen.

   Kontrollhalle: Verkleidung der Innen- und Außenwände bis zur Höhe des Parapets aus keramischen Fliesen einschl. Revisionsgrube.

1. 2.22 Verglasung

   Fenster in Gebäuden: 3-fach Verglasung (Einfach-Isolierverglasung)

   Portale: Sicherheitsverglasung.

   Die erste Kabine im Bereich des Amtsgebäudes wird mit schußsicherem Glas versehen.

   Zollkasse: Schalter und Verglasung beschußsicher.

   Kontrollhalle: Fenster 3fach-Verglasung bzw. Profilit-Doppelverglasung

   Überdachung: Oberlichten und Seitenverglasung aus Drahtglas

1. 2.23 Verdunkelungen

   Raum-innenseitig

   Schulungsraum

1. 2.24 Abwasserbeseitigung

   Getrenntes System für die Oberflächen- und Fäkalkanalisation

1. 2.25 Sanitärinstallationen

   Für die öffentlichen WC- und Sanitäranlagen wird tieferstehende Ausführung vorgeschlagen:

   - die Hälfte der WC-Anlagen sind als Hock-WCs (Türken-WC) auszuführen,

   - bei jedem Hock-WC ist ein Kaltwasserauslauf vorzusehen (Forderung der Moslems),

   - für die Reinigung ist eine genügende Anzahl von Kaltwasserauslaufventilen (mindestens 3/4'') vorzusehen,

   - in den öffentlichen WC-Anlagen sollten keine Druckspüler, sondern UP-Spüler installiert werden.

   Für WC-Anlagen im Amtsbereich sind Bodenklosette mit UP-Spüler vorzusehen.

   Im Erdgeschoß neben dem Abgang für öffentliche WC-Anlagen ist ein Behinderten-WC mit Waschraum vorzusehen.

1. 2.26 Heizungsinstallation

   Die Fernwärmeversorgung erfolgt von Jesenice (hochdruckseitig) bis zum Energieobjekt am Plateau. Im E-Objekt befindet sich die Übergabestation. Von dort aus werden die einzelnen Unterstationen der Objekte sekundär niederdruckseitig versorgt (Leitungsführung in den Kollektoren).

   Raumtemperaturen:

​

Eine witterungs-(Außentemperatur)gesteuerte Zonenregelung ist einzuplanen.

Für die Unterbringung der Regel- und Schaltgeräte sind in den einzelnen Stationen Schaltschränke vorgesehen.

Wärmezählung: 1 x.

Die Abfertigungskojen werden über Gebläsekonvektoren beheizt. Individuelle örtliche Temperaturregelung ist vorzusehen.

1. 2.27 Lüftungsinstallation

   Luftwechselzahlen der Überdrucklüftung:

   - Amtsräume ohne Parteienverkehr 3-facher Außenluftwechsel,

   - Amtsräume mit Parteienverkehr 4-facher Außenluftwechsel,

   - Abfertigungskojen 8-facher Außenluftwechsel,

   - WC im Amtsbereich nur Ablauf mit 2-fachem Luftwechsel,

   - Außenliegende Parteien-WC 2-facher Luftwechsel, jedoch im Winter vorgewärmte Zuluft einblasen (Frostfreihaltung).

   Der Außenluftvolumenstrom wird ab ±0° kontinuierlich bis auf die Hälfte der o. a. Außenluftwechselzahlen reduziert, bei Temperaturen über +26° C wird der Volumenstrom auf ca. 3/4 reduziert.

1. 2.28 Elektroinstallation

1. a) Versorgung mit elektrischer Energie

   Die Versorgung der Objekte des österreichischen Zollamtes am Plateau in Hrusica mit elektrischer Energie erfolgt aus dem Hochspannungsnetz des slowenischen Energieversorgungsunternehmens. Von einer Sekundärverteilung mit Leistungsselbstschaltern und Meßeinrichtungen wird die erforderliche Energie mittels Niederspannungskabelleitungen zum österreichischen Zollamt übertragen und von dort über entsprechende Verteilungen den einzelnen Verbrauchern zugeleitet.

   Der Energiebedarf wurde aufgrund der derzeit bekannten Verbrauchseinrichtungen mit ca. 135 kW ermittelt. In der Hauptverteilsschalttafel werden Zählervorbereitungen für Submessungen vorbereitet, um eventuelle Betriebskostenerfassungen durchführen zu können.

1. b) Ersatzstromversorgung

   Ein in der slowenischen Zone vorgesehenes Dieselersatzstromaggregat übernimmt auch die Versorgung wichtiger Anlagenteile des österreichischen Zollamtes bei Netzausfall.

   Es wird gewährleistet, daß mindestens 1/3 der installierten Leistungen mit dem Netzersatzstrom versorgt werden kann. Die Umschaltung erfolgt automatisch.

1. c) Unterbrechungsfreie Stromversorgung

   Für die unterbrechungsfreie Versorgung von Datenterminals und Personal-Computern ist eine Wechselrichteranlage im österreichischen Zollamt vorgesehen. Es steht eine Leistung von max. 5 kW zur Verfügung.

1. d) Blitzschutz und Schutzmaßnahmen

   Sämtliche Objekte werden mit Fundamenterderanlagen ausgestattet. Zur Erreichung des erforderlichen Ausbreitungswiderstandes für die Betriebserdung werden zusätzlich geeignete Ringerder verlegt. Neben dem äußeren Schutz gegen atmosphärische Entladungen (Blitzschutzanlage) wird auch ein innerer Gebäudeschutz gegen das Auftreten von Potentialunterschieden an inaktiven leitfähigen Anlagen in Form eines permanenten Potentialausgleiches mittels Cu- und Fe-Ausgleichsleitungen geschaffen.

   Als Schutzmaßnahme gegen gefährliche Berührungsspannungen wird die Nullung angewandt. Sämtliche elektrischen Anlagenteile werden nach den in Slowenien geltenden Vorschriften und den Auflagen der Baubehörde errichtet. Auf spezielle Vorschreibungen der österreichischen Arbeitsplatzbestimmungen wird nach Bekanntgabe durch die österreichischen technischen Experten Bedacht genommen werden.

1. e) Sicherheitsbeleuchtung

   Vorgesehen ist eine Sicherheitsbeleuchtungsanlage, die die Fluchtwege im Mittel mit 3 Lux, gemessen in 0.8 m vom Boden, ausleuchtet.

   Fluchttüren werden mit einem Dauerlicht beleuchtet, die übrigen Flächen werden nach Erfordernis mit Bereitschaftsleuchten bestückt.

1. f) Installationsausführungen

   Für die Ausführung der gesamten Elektroinstallationen gelten die örtlichen Bestimmungen und die Sondervorschriften des zuständigen Elektroversorgungsunternehmens. In sämtlichen Büro- und Aufenthaltsbereichen wird die Elektroinstallation unter Putz geführt; in Technikräumen, Lagern, in der LKW-Halle und dergleichen wird sie auf Putz (Industrieinstallation) ausgeführt.

1. g) Beleuchtungsstärken für die künstliche Beleuchtung

   Als Grundlage für die Auslegung der Beleuchtungsanlagen werden die Ö-Normen 1040 neuester Fassung herangezogen.

   Folgende mittlere Beleuchtungsstärken wurden angenommen:

   A INNENRAUMBELEUCHTUNGEN

​

B AUSSENBELEUCHTUNGEN – AMTSPLATZBELEUCHTUNG

​

Die Gleichmäßigkeit Emin./Emax. wird bei Stufe I und II den Wert 0.03 und bei Stufe III den Wert 0.05 betragen.

1. h) Personenschutz – Alarmanlage

   Sämtliche Arbeitsplätze der Zollorgane werden mit einer Alarmanlage ausgestattet. Räume, in denen sich Kassen und dergleichen befinden, erhalten spezielle Raumsicherungsanlagen.

1. i) Gebäudeschutz – Brandmeldeanlage

   Nach Vorschreibung der Baubehörde werden die einzelnen Objekte mit einer Brandmeldeanlage ausgerüstet. Eine Parallelanzeige wird auch in der slowenischen Zone angebracht, so daß die Einsatzmannschaften der Feuerwehr bereits dort eine Einsatzinformation erhalten.

1. j) Verkehrsleiteinrichtungen

   Für den störungsfreien Ablauf der Abfertigung werden Verkehrs- und Hinweisschilder angebracht.

   Darüber hinaus erhalten die Abfertigungsspuren ferngesteuerte Ampelanlagen.

   Gewisse Durchfahrts- und Überleitspuren werden mit elektrisch betriebenen Schrankenanlagen ausgestattet.

1. 2.29 Aufzüge und Hebebühnen

   Vier Hebebühnen je 10 t an den Rampen

   Kontrollhalle: Lastenaufzug 2 t, vier Hebebühnen zu je 10 t

1. 2.30 Sonstige mechanische Anlagen

   Schrankenanlagen bei der Güter- und Reisendenabfertigung

   Bei der Einfahrt in das Plateau Brückenwaagen für 60 t und Achsdruckprüfgerät

1. 2.31 Zivilschutzräume

   2. UG. – Schutzraum für 50 Personen

1. 2.32 Außen- und Verkehrsanlagen

   Entsprechend den funktionellen Erfordernissen des Plateaus

1. 2.33 Überdachungen und Sonstiges

   Hauptkonstruktionen sind Stützen und Träger aus bewehrtem Stahlbeton, Sekundärkonstruktionen aus Trägern in Holzleimbauweise mit zwischengeleimten, gebogenen Sekundärträgern, Dachhaut auf Holzschalung (Nut und Feder) und Folieneindeckung.

   Abfertigungskojen aus Stahlkonstruktion mit Paneelverkleidung und Pulverbeschichtung.

   Kontrollposten: auf Ortbeton-Grundplatte aus Stahlkonstruktion mit Paneelverkleidung (Alu-beschichtet).

Zusatzdokumente: image001, image002
