Anlage 1 q

(§ 8 b Abs. 1)

Messung des Schallpegels des lärmarmen Kraftwagens

1. Fahrgeräusch

Das Fahrgeräusch wird nach Anlage 1 c zur KDV 1967 ermittelt.

2. Motorbremsgeräusch

Die Messung wird auf der Meßstrecke nach Anlage 1 c zur KDV 1967 beidseitig am beladenen Fahrzeug (höchstes zulässiges Gesamtgewicht) vorgenommen. Dabei ist diejenige Getriebestufe einzulegen, in der die Geschwindigkeit des Fahrzeuges bei Nenndrehzahl des Motors am nächsten bei 40 km/h liegt. Aus der der Nenndrehzahl entsprechenden Geschwindigkeit heraus wird die Motorstaubremse bei Überqueren der Linie AA voll eingeschaltet und der höchste Schallpegel an den Meßorten während der Vorbeifahrt zwischen den Linien AA und BB gemessen.

3. Rundumgeräusch

Die Messung erfolgt am stehenden Fahrzeug gemäß Abbildung an acht Meßpunkten in 7 m Entfernung vom Fahrzeugumriß und in 1,2 m Höhe.

Abbildung

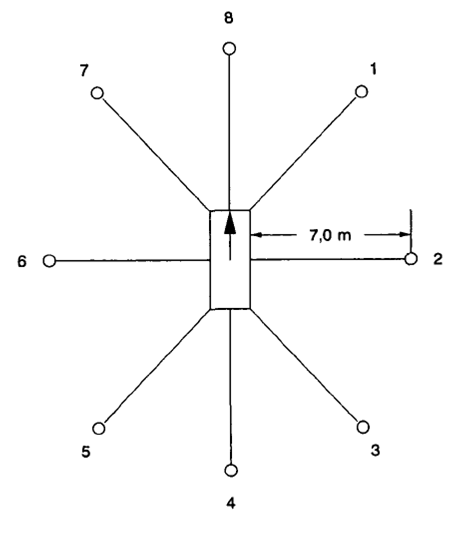

Lage der Meßpunkte für das Messen des Rundumgeräusches gemäß Ziffer 3 und des Druckluftgeräusches gemäß Ziffer 4.

Vor der Messung ist der Motor auf normale Betriebstemperatur zu bringen.

Die Messung soll bei folgender Betriebsbedingung ausgeführt werden:

Der Gasfußhebel ist stoßweise so weit zu betätigen, daß die Abregeldrehzahl jeweils kurz erreicht wird (Beschleunigungsstoß).

Für jeden der acht Meßpunkte wird der höchste hierbei auftretende Schallpegel ermittelt.

4. Druckluftgeräusche

Die Messung erfolgt am stehenden Fahrzeug in den Meßpunkten 2 und 6 gemäß Abbildung in Ziffer 3. Ermittelt werden die höchsten Schallpegel des Druckregler-Abblasgeräusches und des Entlüftungsgeräusches nach Betätigen der Betriebs- und Feststellbremse.

Das Druckregler-Abblasgeräusch wird bei Leerlauf des Motors ermittelt.

Das Entlüftungsgeräusch wird beim Betätigen der Betriebs- und Feststellbremse ermittelt, wobei vor jeder Messung die Druckluftanlage auf den höchsten Betriebsdruck zu bringen ist und der Motor abgestellt wird.

5. Auswertung der Ergebnisse

Die Messungen werden für alle Meßpunkte zweimal ausgeführt.

Als Meßergebnis gilt der am Gerät abgelesene um 1 dB verringerte Wert. Die Meßergebnisse werden als gültig angesehen, wenn der Unterschied der am gleichen Meßpunkt vorgenommenen Messungen 2 dB nicht übersteigt. Als Prüfergebnis gilt das höchste Meßergebnis in jedem Meßpunkt. Übersteigt dieser Wert den zulässigen Grenzwert um 1 dB, so sind für den entsprechenden Meßpunkt zwei weitere Messungen durchzuführen. Hierbei müssen drei der vier Meßergebnisse innerhalb der vorgeschriebenen Grenzwerte liegen.

6. Sonstiges

Hinsichtlich der Meßgeräte und aller akustischen Randbedingungen bei der Messung gelten die Vorschriften der Anlage 1 c.
